Аналог плотно сидит в печатной модели. Насколько точно передана позиция имплантата?
Почему имплантатный аналог может плотно сидеть в 3D-печатной модели, но находиться не в проектной позиции. Влияние ориентации печати, офсета, слоя и геометрии шахты.
Опубликовано: 2026-10-02
Аналог может сидеть в модели очень плотно и при этом стоять выше, быть смещённым или иметь другой наклон, отличный от планируемого в CAD. Поэтому при непассивной посадке каркаса модель стоит проверять даже тогда, когда ни один аналог не люфтит. Особенно в многоопорных работах, где важны расстояния между опорами и направления их осей.

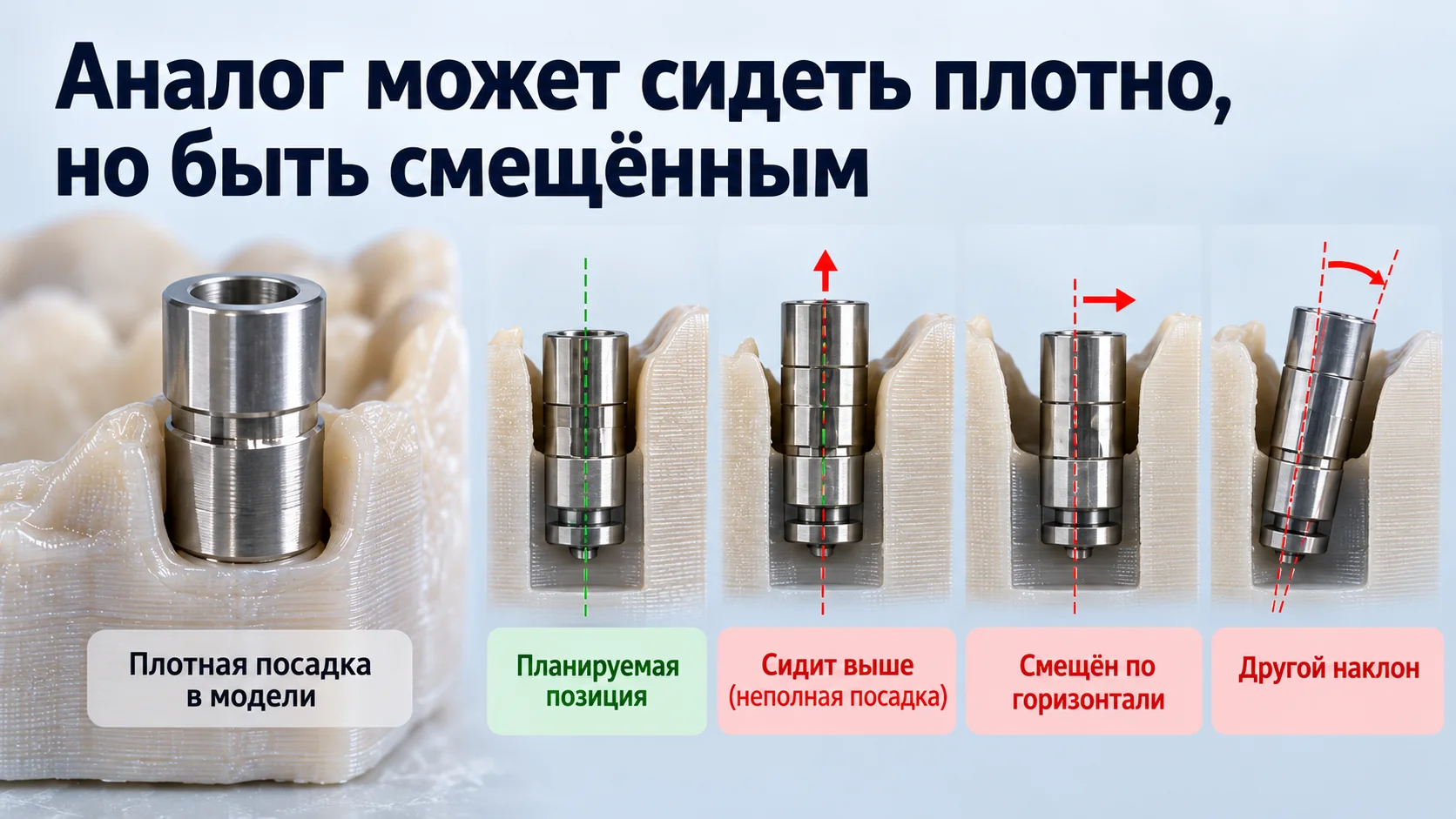

Аналог дошёл до упора или просто перестал двигаться?
В тесной шахте аналог может остановиться раньше и держаться за счёт контакта со стенками. У наклонного аналога неполная посадка способна изменить и высоту соединения, и его положение по горизонтали. Такой механизм Tan рассматривают как возможное объяснение ошибок в печатных моделях. [1]
Другой вариант: аналог сел полностью, но сама шахта напечаталось со смещением или изменённой осью. Поэтому нужно проверить и посадку до предусмотренного упора, и конечное положение относительно проекта. Дополнительное усилие не исправит геометрию шахты; устанавливать аналог следует по инструкции к конкретной системе. [3]
При этом фиксация трением вполне может быть точной: в сравнении Mata-Mata один такой аналог превзошёл испытанные альтернативы по ряду линейных и угловых показателей. Результат зависит от сочетания аналога, библиотеки и напечатанной шахты. [2]
Что меняется при повороте модели в слайсере
Стенки шахты, упоры и антиротационные элементы оказываются под другим углом к слоям. Ступенчатость наклонных поверхностей может влиять на посадку, а при разнонаправленных имплантатах каждая шахта печатается в своих условиях. Одинаковый офсет не гарантирует одинакового результата на всех опорах. [6]
Förtsch сравнили 60 монолитных и полых моделей с четырьмя имплантатами, один из которых был наклонён на 25°. Печатали на Straumann P30+ со слоем 50 мкм, по десять моделей в группе. [4]
Указано среднее пространственное отклонение ± стандартное отклонение. При 45° ошибки были выше, а полая модель точнее монолитной. Между 0° и 90° значимых различий не выявили, как и между конструкциями при этих ориентациях. [4]
Модели совмещали по альвеолярному гребню, исключая сканбоди из совмещения, затем измеряли смещение центров их верхних поверхностей и усредняли по четырём опорам. Эти цифры не описывают зазор под каркасом или угловую ошибку. [4]
Однако универсального вывода о 45° здесь нет. У García и соавторов на модели с одним имплантатом эта ориентация дала лучшие результаты; значимое различие по правильности воспроизведения получили между 45° и 90°, но не между 45° и 0°. [5]
В работе Polat и Ezmek на mSLA-моделях с двумя имплантатами наименьшее линейное отклонение получили при параллельных имплантатах и печати под 90°, меньшие угловые отклонения были связаны с 0°. При 90° повторяемость оказалась хуже, а посадка наклонных аналогов туже. Поэтому угол печати нужно проверять на своей геометрии, отдельно оценивая положение, оси и повторяемость. [6]

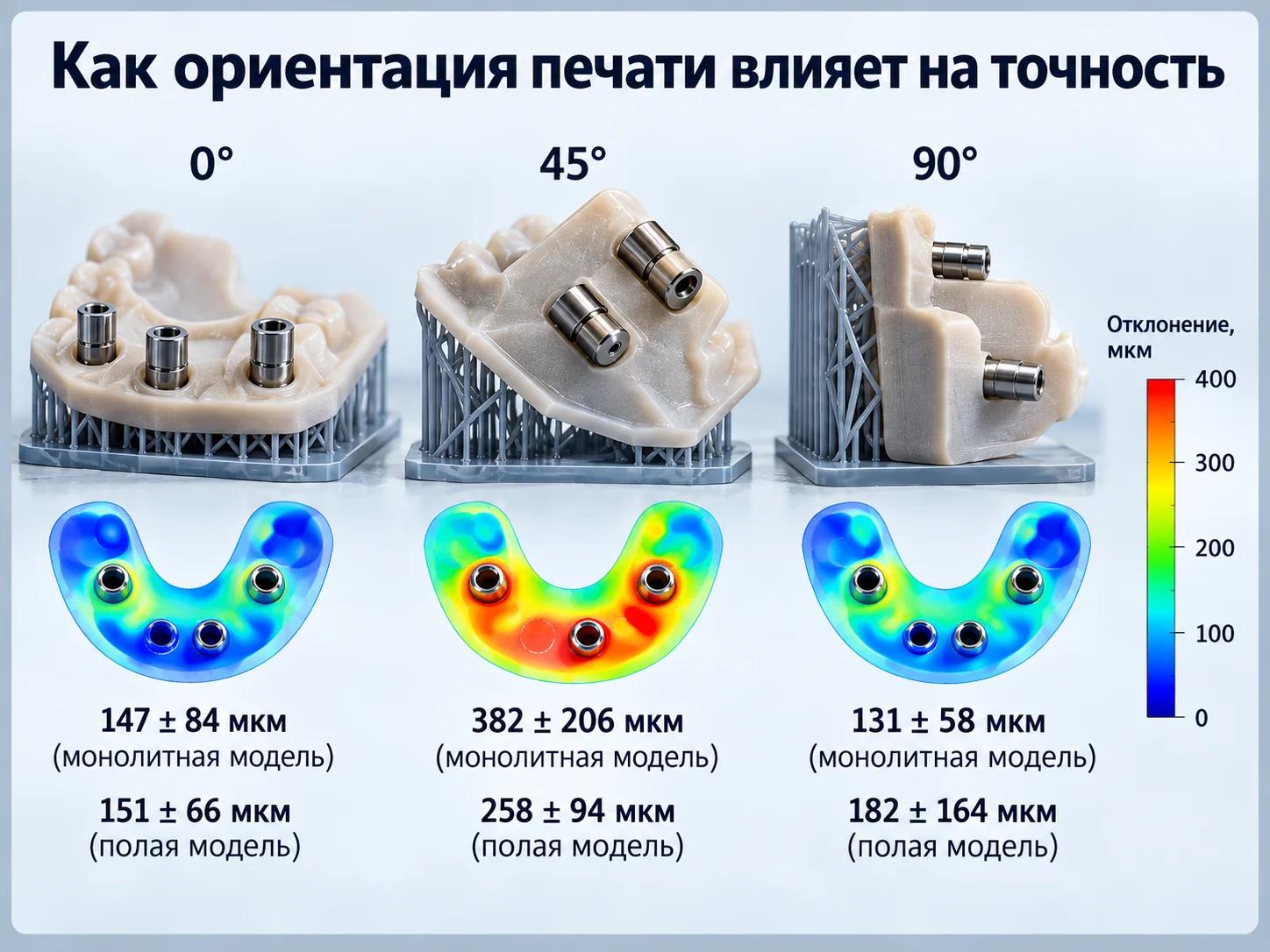

| Ориентация печати | Монолитная модель, мкм | Полая модель, мкм |
|---|---|---|
| 0° | 147 ± 84 | 151 ± 66 |
| 45° | 382 ± 206 | 258 ± 94 |
| 90° | 131 ± 58 | 182 ± 164 |
Среднее пространственное отклонение ± стандартное отклонение по данным Förtsch et al. [4].

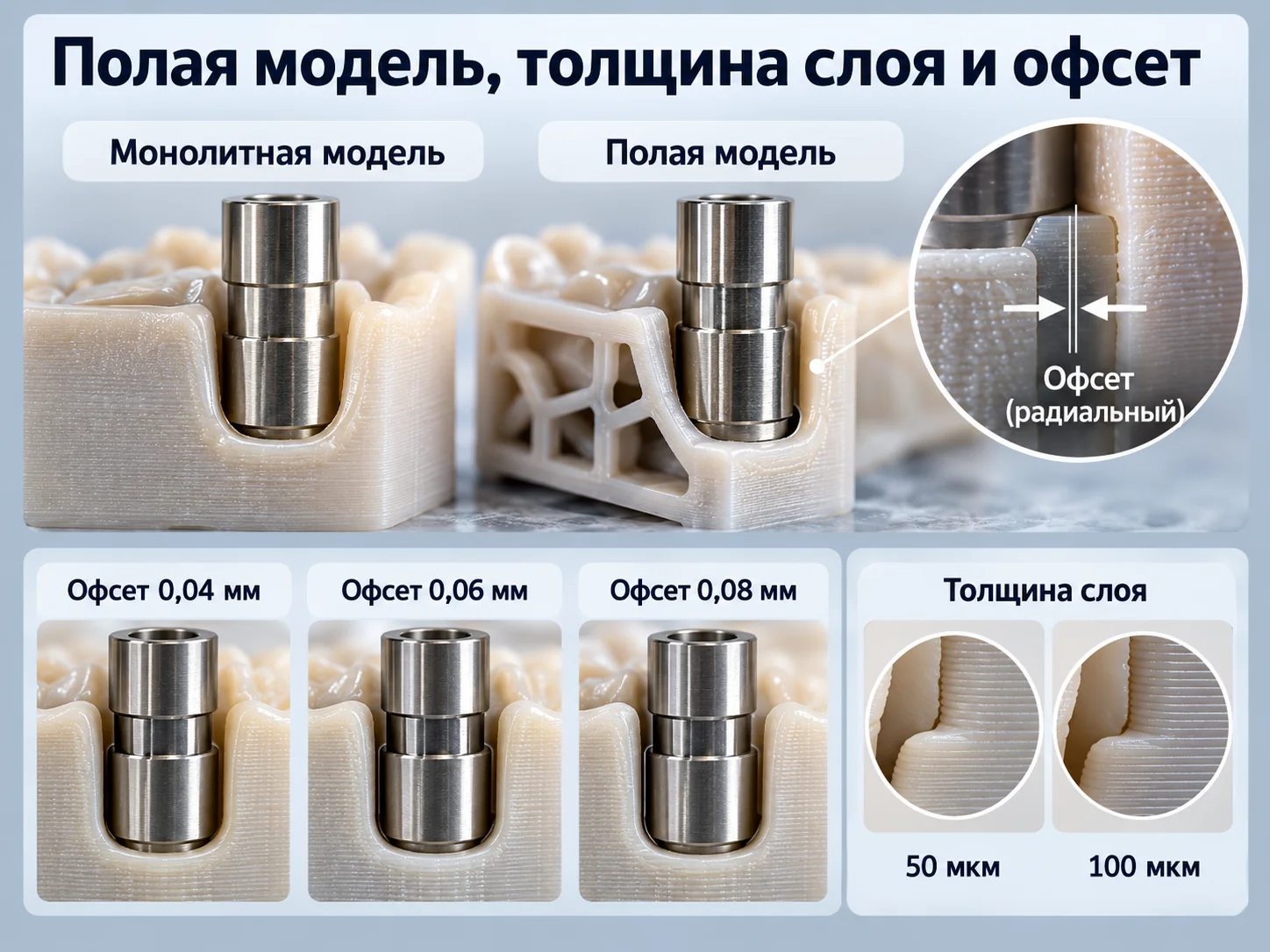

Полая модель, толщина слоя и офсет
Поведение полой модели зависит от толщины стенок, расположения полостей и количества материала вокруг гнёзд. Если эта область деформируется при установке или фиксации компонентов, положение аналога может меняться под нагрузкой, даже когда сама модель выглядит исправной.
Но монолитная конструкция не получает автоматического преимущества. На LCD-принтере полые модели оказались точнее по позиции аналогов; офсеты 0,04 и 0,06 мм дали лучшие результаты, чем 0,08 мм, а слой 100 мкм оказался точнее 50 мкм. Уменьшение слоя в этой системе не помогло. [7]
Увеличение офсета может помочь аналогу дойти до упора, но не вернёт смещённая шахта на место. После изменения нужно проверить положение и устойчивость аналога. У Maria радиальные офсеты 0,04 и 0,06 мм не дали значимых различий по линейным и угловым отклонениям, тогда как система аналога влияла на оба показателя. [8]
Перед переносом настройки стоит уточнить её смысл в CAD: радиальная прибавка 40 мкм увеличивает диаметр круглого участка на 80 мкм; у фигурной шахты важна геометрия библиотеки. Коррекция общим масштабом требует отдельной проверки, поскольку вместе с шахтой меняются расстояния между аналогами и остальные размеры модели.
Почему каркас показывает проблему иначе, чем отдельный аналог
Если два аналога сместились вдоль соединяющей их линии на 40 мкм в противоположные стороны, расстояние между ними изменится на 80 мкм. При одинаковом смещении в одну сторону оно сохранится. Одинаковая величина ошибки каждой опоры может по-разному влиять на припасовку.
При наклоне оси на 0,5° вокруг неподвижного центра платформы точка на высоте 10 мм сместится вбок примерно на 87 мкм. Это геометрический расчёт, а не допустимый зазор: смещение верхней точки сканбоди нельзя автоматически приравнивать к смещению соединения.
Тест с одним винтом позволяет увидеть расхождение до затяжки всех опор: фиксируют одну крайнюю опору по регламенту системы, оценивают остальные и повторяют с другого конца. [9] Если при этом движется аналог или деформируется модель, сначала проверяют стабильность сборки. Если всё неподвижно, сопоставляют положение опор с проектом, прежде чем корректировать каркас.
Что проверять до коррекции конструкции
Контрольный скан делают после предусмотренной постобработки, с установленными аналогами и правильно посаженными сканбоди. Проверяют центры соединений, оси и взаимные расстояния на нужном уровне: имплантата или multi-unit-абатмента.
Общий RMS модели и отклонения опор оценивают отдельно. У Çınar и соавторов печатные модели точнее воспроизводили поверхность, чем гипсовые, но пространственные отклонения аналогов в большинстве позиций были меньше у гипсовых. [12]
Все опоры сравнивают в одной системе координат: независимое совмещение каждого сканбоди с эталоном уберёт измеряемые смещения и повороты. Дополнительно проверяют расстояния и углы между аналогами. Разницу между настройками оценивают с учётом повторяемости сканирования и посадки сканбоди, поскольку паспортная точность сканера не описывает всю процедуру.
Протокол проверяют на нескольких аналогах с характерными для заказов наклонами: сравнивают ориентации при остальных неизменных параметрах, затем офсет, повторяют печать в нескольких запусках. Если система допускает переустановку аналога, её влияние проверяют отдельно.
Совпадение модели с файлом заказа подтверждает воспроизведение переданных данных, но не точность клинического скана. Для многоопорной работы нужна согласованная с врачом проверка; позиции на модели и во рту сопоставляют, в частности, с помощью верификационных конструкций. [10]
Универсальное число «допустимых микрон» назначить нельзя: систематический обзор Abdelrehim и соавторов показал недостаточность данных для общего клинического порога. Тем более нельзя переносить допуск для зазора в соединении на отклонение точки сканбоди. [11]
Если каркас приходится притягивать винтами, нужно выяснить, что не совпало: глубина установки, центр соединения, ось или взаимное положение опор. Тогда изменение офсета, перепечатка или коррекция конструкции будут связаны с найденной ошибкой.
Перед коррекцией конструкции проверьте:
- дошёл ли аналог до предусмотренного упора
- центр соединения
- ось аналога
- взаимные расстояния между опорами
- стабильность аналога при установке сканбоди
- соответствие положения исходному CAD-проекту
- повторяемость результата на нескольких печатных моделях
Вывод
Плотная посадка имплантатного аналога в печатной модели не является самостоятельным критерием точности. Ошибка может возникнуть из-за неполной посадки аналога, геометрии напечатанной шахты, ориентации модели, офсета, параметров печати или взаимного положения нескольких опор. Поэтому при проблемах с пассивной посадкой конструкции нужно проверять не только фиксацию аналога, но и глубину, центр соединения, ось и расстояния между опорами.
